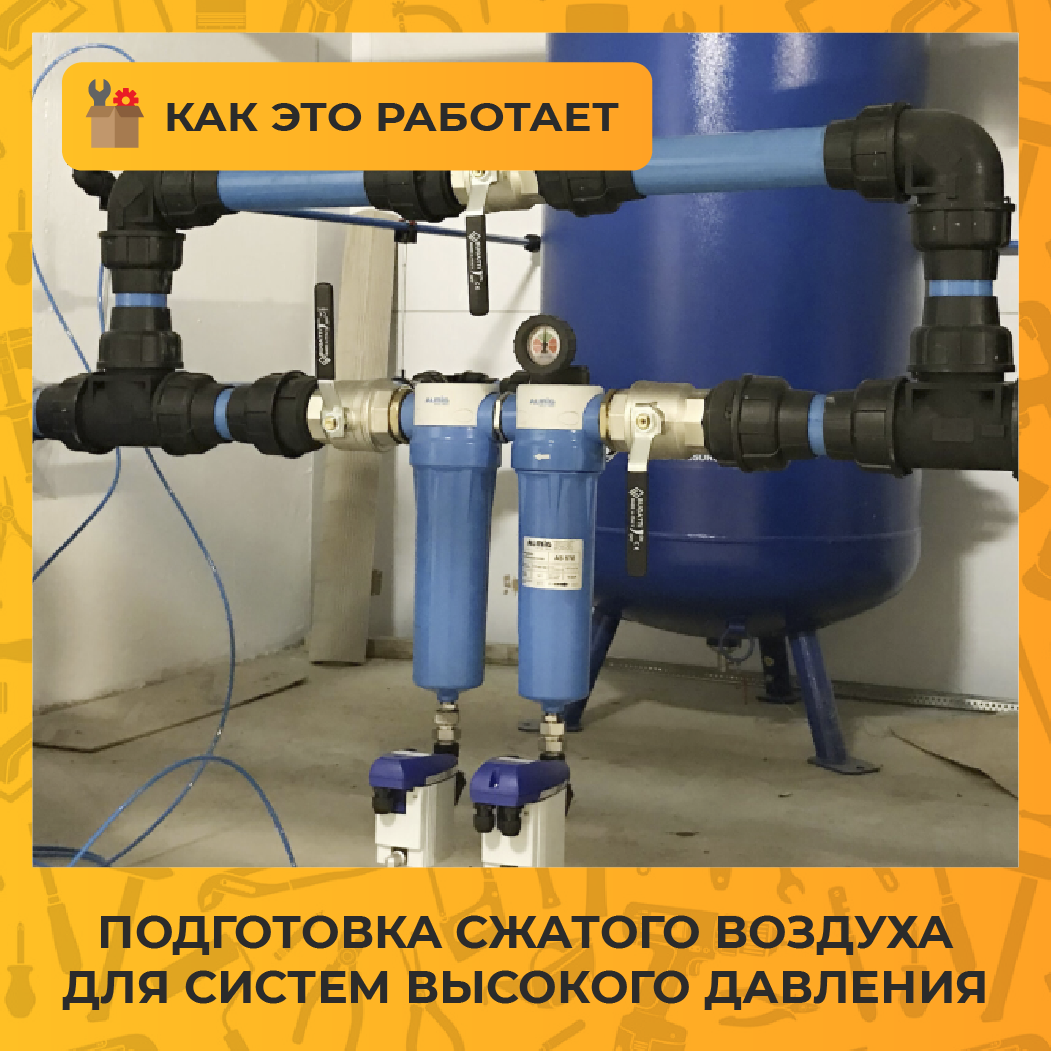

Подготовка сжатого воздуха для систем высокого давления: принцип работы и состав

Подготовка сжатого воздуха - это последовательность технологических стадий, которые доводят воздух до требуемых показателей по частицам, влаге и остаточным углеводородам перед подачей в магистраль 200-420 бар и выше. В типовой схеме компрессор (маслозаполненный или безмасляный) подаёт поток через послеохладитель и влагоотделитель, далее устанавливаются фильтры для сжатого воздуха (микронные/субмикронные, коалесцентные), затем осушение (чаще адсорбционное для низких точек росы) и финальная ступень маслоудаления/адсорбции паров. Такая цепочка стабилизирует качество, защищает арматуру и предохраняет от аварий, которые при 300+ бар всегда носят более тяжёлые последствия.

Как это работает по стадиям: на входе механическая и инерционная фильтрация снимает крупную пыль и капельный конденсат; коалесцентные элементы объединяют аэрозольные капли масла в более крупные, позволяя их отделить; осушение снижает точку росы вплоть до −40...−70 °C (для исключения льдообразования и коррозии при расширении/охлаждении); маслоудаление (угольные/каталитические кассеты) доводит содержание углеводородов до следовых величин. Для высоких давлений применяются корпусные узлы с соответствующим запасом прочности, дренаж с автоматическим сбросом конденсата, байпасные линии для обслуживания без остановки всей линии.

• Типовой тракт подготовки HP-воздуха: послеохладитель → циклонный сепаратор/конденсатоотводчик → коалесцентные фильтры 0,1-0,01 µm → адсорбционный осушитель высокого давления → угольная ступень/каталитический патрон → контроль качества (датчики ΔP, точки росы, масла).

Назначение: обеспечить безотказную работу редукторов, вентилей, пневмоцилиндров, дыхательных и пусковых систем, гидропневмоаккумуляторов, стендов опрессовки.

Пример: линия заправки баллонов с помощью КВД на 300 бар требует стабильной точки росы не выше −40 °C (чаще жестче), остаточного масла на уровне следов и тонкой фильтрации до десятков нанометров - иначе ледяные пробки в редукторах, деградация уплотнений и быстрое загрязнение вентилей неизбежны.

Почему чистота воздуха критична при 300+ бар и как её обеспечить

При увеличении давления растут парциальные давления влаги и примесей, а при дросселировании на редукторах возникает резкое адиабатическое охлаждение. Влага превращается в лёд, масло - в липкие отложения, а твёрдые частицы при ударе разрушают посадочные кромки клапанов. Одно и то же количество загрязнений при 30 и 300 бар даёт несопоставимые риски: ускоренная коррозия, "залипание" редукторов, кавитационные повреждения, самовозгорание масляного аэрозоля в зонах локального перегрева исключать нельзя. Поэтому для HP-магистралей задают жёсткие классы по частицам, влаге и маслу и контролируют их непрерывно.

• Ключевые риски 300+ бар: льдообразование в редукторах (низкая точка росы обязательна), питтинг/ржа на внутренних поверхностях (ускоренная коррозия под плёнкой конденсата), износ седёл и игл (абразивная пыль <1 µm), деградация эластомеров от масляного тумана, падение пропускной способности арматуры из-за лаковых отложений.

Практическая политика качества: выбирать целевые классы воздуха по ISO 8573-1 для трёх показателей (частицы/влага/масло), поддерживать точку росы ниже минимальной рабочей температуры узла (с запасом 10-15 K), контролировать ΔP на фильтрах и проводить плановую регенерацию адсорбента. Для дыхательных/критичных применений добавляют угольную полировку от паров и запахов, а также периодическую лабораторную верификацию.

• Как настроить подготовку: (1) задать требуемые классы качества на выходе; (2) подобрать каскад фильтров по градации: грубая 3-5 µm → тонкая 1-0,1 µm → коалесцент 0,01 µm; (3) для осушения при HP - адсорбционные системы с возможностью достижения −40 °C и ниже; (4) для остаточных углеводородов - угольные патроны/каталитические модули; (5) предусмотреть байпас и манометры до/после каждой ступени, дренаж без потерь воздуха, сигнализацию ΔP/точки росы.

ПНЕВМОТЕХ поставляет компрессорное оборудование и компоненты подготовки: фильтрующие корпуса/элементы, осушители, сепараторы, арматуру высокого давления. Для подбора под рабочее давление и требуемую точку росы можно ориентироваться на разделы компрессоров и пневмооборудования - специалисты помогут сформировать каскад под задачу.

Примеры:

(1) Заправка баллонов 300 бар - тонкая коалесценция + адсорбер до −40...−70 °C + угольная полировка, контроль масла на уровне следов;

(2) Пневмоприводы HP в испытательном стенде - акцент на частицах ≤0,1 µm и стабильной точке росы ниже температуры цеха;

(3) Криоуровни/уличные посты - повышенная производительность осушителя, теплоизоляция и обогрев дренажей для исключения льда. Осушители и маслоудалители высокого давления подбирают по максимальному рабочему давлению, расходу, требуемому классу и доступной схеме сервисного обслуживания.

Чек-лист перед вводом в эксплуатацию:

• проверены классы по ISO 8573-1;
• точка росы ниже минимальной рабочей температуры;
• ΔP на фильтрах в норме;
• автоматические дренажи функционируют;
• есть байпас;
• предусмотрены контрольные отборы для периодического анализа;
• расписание регенерации/замены картриджей утверждено.
