Интеграция компрессора высокого давления с пневмоинструментом: базовые принципы

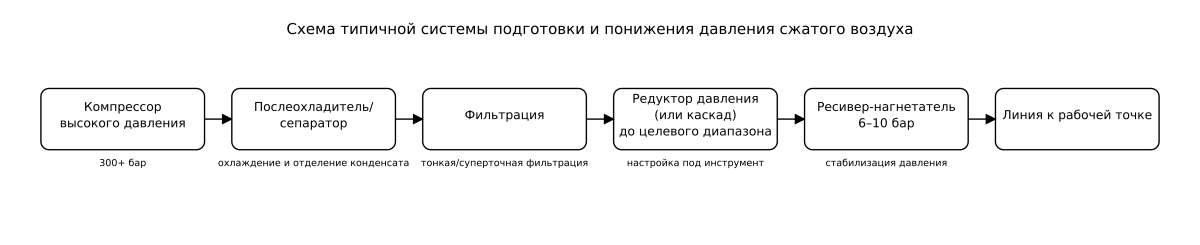

Интеграция компрессора с пневмоинструментом начинается с понимания рабочих диапазонов: большинство инструментов рассчитаны на 6–10 бар, тогда как компрессор высокого давления может выдавать 200–420 бар. Прямое подключение недопустимо — требуется редуцирование давления, буферная емкость и правильно рассчитанная магистраль. Схема типичной системы: компрессор высокого давления → послеохладитель/сепаратор → фильтрация → редуктор (или каскад редукторов) до целевого диапазона инструмента → ресивер-нагнетатель 6–10 бар → линия к рабочей точке. Для стабильной работы важны: реальный расход воздуха у пневмоинструмента, допустимый перепад на участке и герметичность соединений. Уже 5–8% утечки по расходу снижают эффективность и ускоряют износ редуктора за счет лишней работы по поддержанию давления.

Быстрый ориентир по подбору: инструментам с расходом до 400–600 л/мин в пике достаточно ответвления DN8–DN10 на короткой дистанции; свыше 800–1200 л/мин целесообразен DN13–DN16 и локальный ресивер 20–50 л ближе к потребителю. Цель — обеспечить требуемое давление на патрубке инструмента при открытом расходе, без заметных просадок.

Совместимость компрессора и инструмента: расчёт расхода и допустимые потери давления

Совместимость компрессора и инструмента оценивают по трём параметрам: требуемому давлению на штуцере, мгновенному/среднему расходу и допустимым потерям давления в системе до точки подключения. На практике закладывают потери не более 10% от установленного давления у редуктора. Для магистралей придерживаются скоростей потока порядка 6–10 м/с в «хребте» и до 15–20 м/с в гибких подводках — так снижаются турбулентные потери и шум.

Пример расчёта. Пневмогайковёрт: 7 бар рабочее, 900 л/мин на холостом ходу, до 1200 л/мин в импульсе. Регулятор — 8 бар, допустимые потери — 0,6–0,8 бар. Гибкий шланг 20 м: при DN8 падение составит ориентировочно 0,4–0,7 бар, при DN10 — 0,2–0,35 бар, при DN13 — 0,1–0,2 бар. Вывод: для стабильного момента лучше DN10/13, локальный ресивер 30–50 л у поста и коалесцентный фильтр перед редуктором.

Для импульсных потребителей (пескоструй, клёпальные молотки, крупные шлифмашины) имеет смысл каскад «редуктор высокого давления → пром/ресивер 6–10 бар → постовой редуктор тонкой настройки». Такая конфигурация «сглаживает» пики расхода и уменьшает просадки.

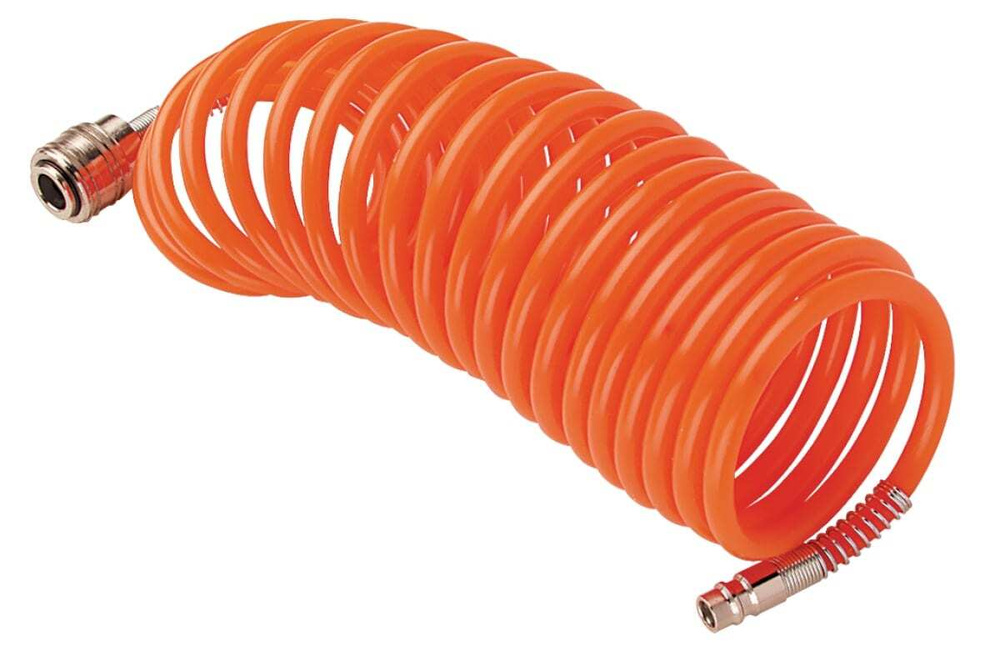

Шланги, соединения и конфигурация магистрали: как минимизировать потери

ПНЕВМОТЕХ поставляет компрессорное оборудование и пневмооснастку: в каталоге доступны компрессоры и пневмоинструмент для рабочих диапазонов 6–10 бар с опциями подготовки воздуха. Это упрощает подбор совместимых узлов одной системы.

Диагностика просадок и утечек: пошаговый алгоритм

Если инструмент «теряет силу» при нагрузке, последовательная проверка помогает локализовать участок с аномальными потерями:

• Сравнить давление «на редукторе» и «у инструмента» под расходом; просадка >10% — сигнал к проверке линии.
• Измерить ΔР на фильтрах и быстросъёмах; превышение паспортного — заменить картридж/фитинг.
• Проверить скорость потока и диаметр шланга; при больших длинах переходить на больший DN или ставить локальный ресивер.
• Аэрозольный тест утечек (мыльный раствор) на резьбах, тройниках, местах изгибов; устранить до уровня <2% утечки по расходу.

Сценарий. Линия 25 м к пескоструйному пистолету с расходом 1500–2000 л/мин: DN10 даёт просадку 1+ бар и «пульсацию» струи; переход на DN16, добавление ресивера 50 л у поста и замена двух быстросъёмов на проходные сокращают падение до ≈0,3–0,4 бар — производительность стабилизируется.

Краткий чек-лист инженерной интеграции

• Зафиксировать рабочее давление инструмента и его пиковый расход (л/мин).
• Задать допустимые потери (не более 10% от давления редуктора).
• Выбрать схему редуцирования с буфером 6–10 бар и контролем ΔР.
• Подобрать диаметр/длину шлангов под расход; по возможности использовать локальные ресиверы.
• Установить фильтрацию/осушку по качеству воздуха инструмента (коалесцент, маслоудаление).
• Проверить соединения на утечки; вести журнал замеров давления под нагрузкой.

Итог: корректная интеграция сводится к балансу трёх факторов — давление у инструмента, реальный расход и минимальные потери давления в системе. При расчёте под конкретную задачу полезно сравнить несколько конфигураций магистрали и выбрать ту, что обеспечивает стабильные параметры при минимальных энергозатратах.
