Виброплита – необходимый в хозяйстве инструмент. С его помощью можно сделать ровную поверхность на грунтовой почве, асфальте, плитке. Одно из основных преимуществ виброплиты – мобильность и маневренность. Даже самые труднодоступные уголки будут обработаны при помощи данного инструмента. Одно «но» - стоимость оборудования. Не каждый хозяин может позволить себе столь дорогостоящее приобретение. Поэтому, если необходим такой агрегат, но денежных средств в семейном бюджете нет, сделайте виброплиту самостоятельно.

Область применения виброплиты

Этот строительный инструмент просто необходим для:

  • Уплотнения сыпучих материалов, таких как песок, щебень и др.;
  • Утрамбовывания плитки для тротуара, брусчатки или бетонной смеси;
  • Осуществления строительных работ на небольших площадях, например на загородном участке, где нет доступа для тяжелой строительной техники.

Если вы собираетесь самостоятельно сделать собственную виброплиту, то знайте, что у такой самоделки есть целый ряд преимуществ:

  • Простая эксплуатация;
  • Бесперебойное питание (вы получите такую функцию, если установите непрерывный источник энергии);
  • Безопасная работа;
  • Простая сборка. Да, этот с первого взгляда сложный прибор, делается достаточно легко.

Части виброплиты

Создание нового агрегата предполагает, что вы знаете хотя бы примерное его устройство. Современные модели виброплиты состоят из:

  • Виброузла - крепится непосредственно к плите. При покупке данной детали лучше отдать  предпочтение проверенным и качественным моделям;
  • Плиты;
  • Рамы;
  • Двигателя;
  • Подвески;
  • Трансмиссии;
  • Механизма управления.

Для изготовления рабочей плиты используйте чугун. Он тяжелый, крепкий и износоустойчивый. Причем следует выбирать качественный металл, так как низкосортный принесет только массу проблем (трещины при работе с гравием и песчаной смесью).

Здесь Вы можете ознакомиться с каталогом виброплит, реализуемых ООО ТД "ТехМаш".

Важно определиться с размерами плиты. Помните, что чем меньше ее площадь, тем большее давление на поверхность грунта она будет оказывать, а значит, слой получится более плотным. Правда, стоит учитывать, что площадь поверхности плиты влияет и на вибрационные свойства (чем она меньше, тем меньше вибрация).

Виды виброплиты

Виброплиты классифицируются по:

1.    Типу двигателя:

  • Дизельная – применяется для больших объемов работ. Отличается повышенной мощностью.
  • Электрическая – используется в закрытых помещениях, так как радиус работ ограничен длиной шнура. Поэтому делать такой вариант самостоятельно не целесообразно. Либо только для небольших дачных участков, где есть возможность использовать удлинители.
  • Бензиновая – самый подходящий вариант для самостоятельного изготовления. Отличается достаточным уровнем мощности и высокой мобильностью.

2.    Типу трамбовки:

  • Прямой – устройство двигается только прямо.
  • Реверсный – устройство двигается в любом направлении. Такая функция поможет делать работы в кратчайшие сроки.

Что требуется для создания виброплиты?

  1. Двигатель, создающий вибрацию – наиболее дорогостоящая составляющая устройства. В продаже вы встретите следующие модели площадочных стандартных вибраторов - ИВ-98, ИВ-99. Средняя цена на рынке такого устройства – 7000 рублей. Что касается питания, то предпочтение отдавайте 220 В, так как 380 не в каждом поселке есть. Для бензиновых вариантов следует приобретать соответственно бензиновый двигатель.
  2. Лист 8-ми мм металла для рабочей плиты. Приобретите готовый отрез, или же возьмите кусок от старого станка, например. Но помните, что минимальный вес плиты – 60 кг.
  3. Крепление в виде пары швеллеров для двигателя, а также подходящие по размеру болты.
  4. Отрезы металлической трубы.
  5. Колесики и любой мягкий, поглощающий вибрацию материал для изоляции ручки-держателя виброплиты.

Ну и конечно необходима болгарка, сварка и прочий слесарный инструмент.

Процесс изготовления

Этап 1. Кусок металла для рабочей плиты следует надрезать (глубина надрезов не более 5 мм), отступив по краям 10 см.

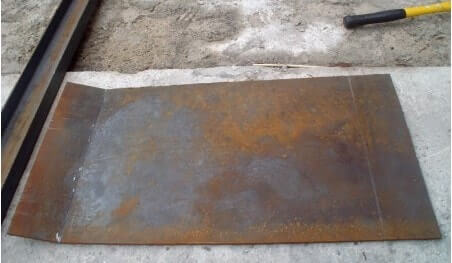

Надрезаем металл

Далее края нужно загнуть при помощи обычного молотка на 25°. Такие «крылья» не позволят плите закопаться при утрамбовке.

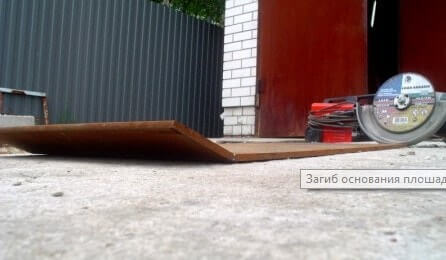

Загибаем края металла

Чтобы они не отвалились, надрезы следует зафиксировать, заварив их.

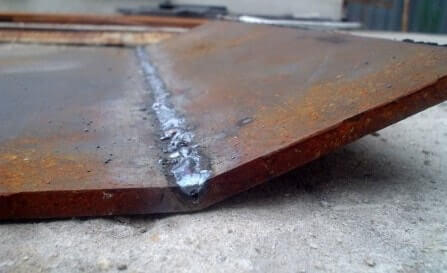

Завариваем изгиб

Также необходимо приварить два куска швеллера по центру, параллельно на расстоянии 7-10 см друг от друга, поперек самой рабочей плиты. Учитывайте размеры двигателя.

В итоге должно получиться следующее.


Привариваем швеллера к основанию

Этап 2. Необходимо прикрепить вибратор к плите, просверлив предварительно в размер отверстия для болтов (как правило, М10, М12) на приваренных швеллерах.

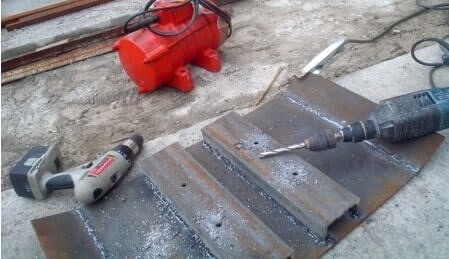

Сверлим отверстия для крепления вибратора

Прикручиваем вибратор

Этап 3. Крепление ручки. Конечно, можно прикрепить ее прямо к плите, но вот руки от такой нагрузки очень быстро устанут. Необходимо установить прокладки в виде подушек.

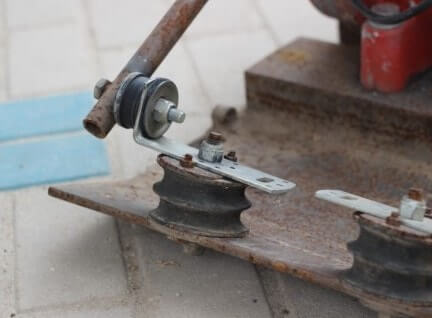

Ставим подушки под ручку

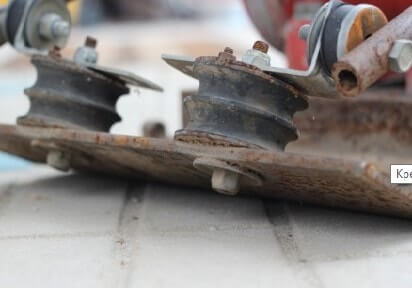

Прикручиваем ручку на подушки

Сама ручка сварена из трубы. Ориентируйтесь по размерам на свой рост. Трубу, где будут находиться руки можно обмотать мягким материалом, либо же вовсе использовать петлю из веревки. В этом случае вибрация руками ощущаться практически не будет.

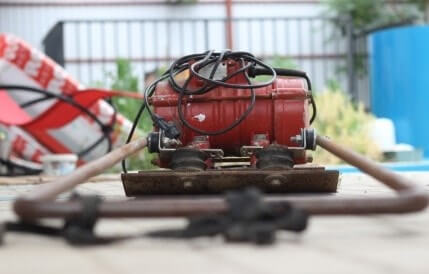

Ручка виброплиты

Этап 4. Чтобы такую тяжелую конструкцию было легко переносить с одного участка на другой, прикрепите пластиковые или металлические колеса к устройству. Для этого отрежьте от трубы кусок металла и приварите к плите. Затем вставьте колеса.

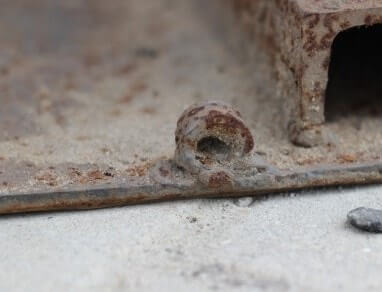

Крепление под колеса

Крепление под колеса

Стоимость такой самодельной строительной виброплиты колеблется в диапазоне 10000 рублей.
