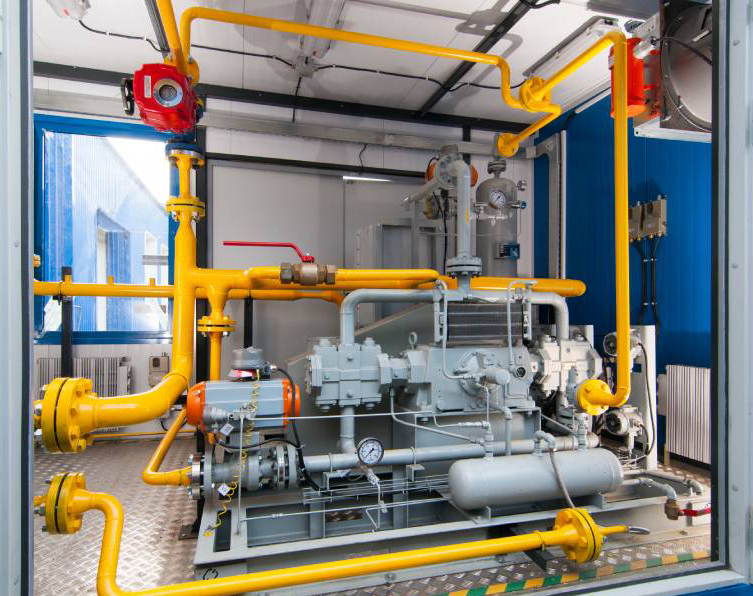

Дожимная компрессорная станция (ДКС) - специальные агрегаты для сжатия различных газов до давления от 15 до 400 бар. Проще говоря, ДКС «дожимает» поток после первичных компрессоров или после распределительной сети, чтобы обеспечить рабочее давление на конечных точках - от баллонных заправок и промышленных пневмосистем до транспортных и технологических линий. Важно сразу понимать: роль ДКС - не заменить главный компрессор, а корректно и экономично повысить давление там, где это необходимо.
Что такое дожимная компрессорная станция и из каких элементов она состоит
Дожимная компрессорная станция - комплекс модулей, собранных для выполнения узкой задачи: взять газо- или воздухо-поток под некоторым давлением и поднять его до более высокого. Типичный комплект ДКС включает один или несколько дожимных компрессоров (поршневых, винтовых или мембранных в зависимости от давления и среды), систему подготовки среды (фильтрация, осушка, маслоудаление), систему управления (регуляторы, ПЛК, контроллеры давления), системы безопасности (предохранительные клапаны, датчики температуры и вибрации), ресиверы и эксплуатационные элементы (клапаны, байпасы, манометры). Часто в составе есть элементы автоматического регулирования оборотов или ступенчатой работы компрессоров для оптимизации энергопотребления и износа.
Ключевые компоненты ДКС:
- дожимной компрессор (одна или несколько единиц);
- система подготовки - фильтры и осушители для защиты оборудования и потребителей;
- ресивер/буфер для сглаживания пиков расхода;
- система управления и АСУ ТП с логикой аварийной остановки;
- системы безопасности: предохранительные клапаны, байпасы, датчики.
Важно: тип компрессора и конфигурация зависят от среды (воздух, технические газы), требуемого конечного давления, допустимого уровня примесей и объёма расхода. Для агрессивных сред используют специализированное исполнение уплотнений и материалов.
Как работает дожимная станция - рабочая логика и режимы
Рабочая схема ДКС строится вокруг простого принципа: при достижении на входе заданного минимального расхода/давления контроллер запускает дожимной компрессор (или включает дополнительную ступень). Компрессор повышает давление, продукт проходит через послеохладитель, фильтры и при необходимости через адсорбционные или мембранные элементы, затем попадает в ресивер/магистраль. Система поддерживает заданный уровень давления посредством регулирования оборотов (частотный привод) или ступенчатого включения блоков. При пиках расхода резервы ресивера покрывают кратковременный дефицит, а при снижении нагрузки компрессор выходит в холостой или экономичный режим.
Типовые режимы работы:
- периодический дожим - включение по потребности (для линий с редкими пиками);
- постоянный подерживающий дожим - поддержание стабильного высокого давления в магистрали;
- параллельная работа - несколько компрессоров для увеличения надёжности и гибкости обслуживания;
- аварийный дожим - запускается при отказе основного узла для обеспечения критичных потребителей.
Управление включает защиту от гидроударов, контроль температур и быстродействующие алгоритмы остановки при выходе параметров за пределы. Современные ДКС оснащают телеметрией и удалённым мониторингом для снижения времени реакции сервисных бригад.
Где и зачем применяют ДКС - практические сценарии и выгоды
Дожимные компрессорные станции востребованы в тех случаях, когда прямой поток от основного компрессора или магистрали не обеспечивает требуемого напора на конечной точке, либо когда экономически невыгодно повышать давление на всём участке сети. Классические примеры применения:
- Заправочные станции и дайвинг-центр - для заполнения баллонов до 200–420 бар требуется локальный дожим и тонкая подготовка воздуха; ДКС ставят у поста заправки для снижения потерь в магистрали и повышения безопасности.
- Промышленные линии с несколькими зонами давления - когда часть цехов работает при стандартном давлении, а отдельные технологические узлы требуют повышенного.
- Транспортные трубопроводы и газоперекачивающие станции - дожим необходим для преодоления потерь на длинных трассах и поддержания минимального рабочего давления в удалённых точках.
- Испытательные стенды и высоконагруженные технологические установки - требуются высокие и стабильные давления на короткие циклы.
Выгоды от установки ДКС:
- экономия: не нужно повышать давление на всей компрессорной установке;
- локализация: снижение риска для всей сети при обслуживании и ремонте;
- гибкость: возможность точно задавать давление и реагировать на пиковые нагрузки;
- повышение надёжности конечных процессов за счёт резервирования и буферизации.
Как выбрать дожимную компрессорную станцию - критерии и подводные камни
Выбор ДКС - инженерная задача, требующая расчёта по нескольким основным параметрам: требуемое выходное давление, рабочий расход (с учётом пиков), чистота среды и допустимый уровень масла/влаги, продолжительность непрерывной работы и требования по доступности (SLA). Тип компрессора определяют по давлению и среде: для высоких давлений используют поршневые дожимы; для средних - винтовые; для агрессивных или чистых газов - мембранные дожимные блоки. Обязательны расчёты по тепловыделению, системе охлаждения, байпасным линиям для технического обслуживания и местным нормативам по шуму и вибрации.
Критерии выбора:
- рабочее давление и допустимые пульсации;
- пиковый и средний расход (л/мин, м³/ч);
- требования по качеству (точка росы, содержание масла, частицы);
- энергетическая эффективность (наличие частотных приводов, КПД на рабочих режимах);
- возможности сервисного обслуживания и доступность запчастей.
Подводные камни: недооценка пиковых нагрузок, отсутствие байпаса для обслуживания (что ведёт к остановке линии), неверная оценка тепловых нагрузок и ошибок в подборе материалов, несовместимых с рабочей средой. Лучший подход - проектирование ДКС после инструментального замера параметров сети и моделирования пиковых сценариев.
Монтаж, эксплуатация и техническое обслуживание ДКС
Монтаж требует учёта фундамента, виброизоляции, прокладки трубопроводов с минимальными гидравлическими потерями, организации дренажа и безопасного отвода конденсата. Важна доступность для сервисных работ: дверные проёмы, площадки обслуживания и подъёма элементов. Эксплуатация включает ежедневный осмотр, контроль давлений и температур, проверку манометров и арматуры, а также ведение журнала событий.
Регламент ТО обычно включает:
- ежедневные/сменные визуальные осмотры и проверки уровней;
- еженедельные тестовые пуски и контроль автоматик;
- плановые замены фильтров, масел и уплотнений по моточасам;
- ежегодные гидравлические испытания и проверка уплотнений под давлением.
Особые требования к безопасности: предохранительные клапаны с отработкой на атмосферу или безопасный отвод, мониторинг вибрации и температуры, системы снятия давления перед входом в сервисные зоны. Для газовых сред часто обязательна каталитическая очистка и мониторинг утечек.
Примеры практического применения: кейсы и цифры
Кейс 1 - заправочная станция высокого давления (баллоны до 300 бар). Проблема: существенные потери давления в длинной магистрали привели к ненадёжной заправке на отдельных постах. Решение: установка локальной ДКС у каждого поста с ресивером 50 л и адсорбционным осушителем. Результат: время заправки сократилось на 20%, количество дефектных заправок уменьшилось до минимального уровня, ресурс редукторов увеличился в два раза.
Кейс 2 - промышленная линия с двумя зонами давления. Требовалось обеспечить 30 бар в технологическом узле при общем давлении магистрали 12 бар. Установили поршневую ДКС с частотным приводом и байпасом. Энергозатраты выросли минимально, при этом стабильность процесса достигла 99,8% по времени работы без простоев.
Кейс 3 - газопровод на удалённом участке. Реконструкция сети предусматривала несколько дожимных пунктов для компенсации гидравлических потерь. Результат - равномерное распределение давления, снижение вероятности провалов ниже допустимого уровня, снижение аварийности на узлах отрасли.
Вывод - когда и зачем внедрять ДКС
Дожимная компрессорная станция - инженерно оправданное решение в тех случаях, когда требуется локальное повышение давления, экономичная работа при пиковых нагрузках и гибкость конфигурации сети. Это не «чудо-оборудование», а специализированный инструмент оптимизации: он увеличивает надёжность конечных процессов, сокращает эксплуатационные риски и позволяет точечно решать задачи без дорогой реконфигурации всей компрессорной системы. Правильный выбор и грамотная эксплуатация ДКС требуют инженерного расчёта, учета качества среды и выполнения мер безопасности - тогда станция работает эффективно десятилетиями.
