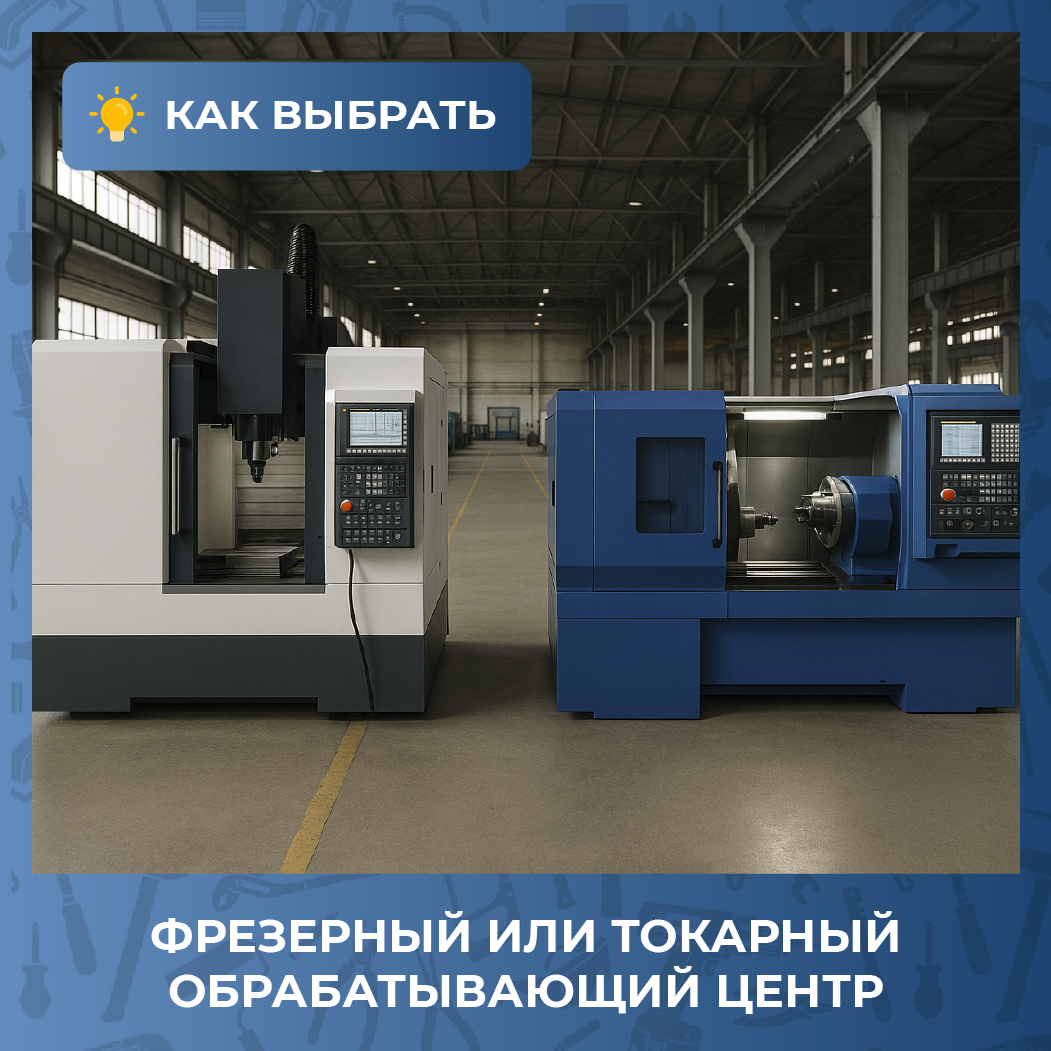

Выбор "фрезерный или токарный обрабатывающий центр" определяется геометрией детали, требуемыми допусками и экономикой цикла. Токарный центр оптимален для осесимметричных заготовок (валы, втулки, диски), где деталь вращается, а инструмент подаётся по осям X/Z (часто с осью Y и приводным инструментом). Фрезерный центр рационален для призматических корпусов и плит: вращается шпиндель с инструментом, перемещения идут по X/Y/Z (4-5 осей для сложной геометрии). Для ориентира по типам и конфигурациям посмотрите каталог обрабатывающих центров с ЧПУ - там удобно сопоставлять варианты под задачу.
Ключевое различие: кинематика и тип геометрии
Токарная технология закрывает наружные/внутренние проточки, расточки, резьбы с высокими требованиями к круглости и соосности. Фрезерная - карманы, пазы, отверстия на нескольких плоскостях, сложные контуры. В смешанных деталях (например, "фланец с пазами" или "вал с площадками") рассматривают токарно-фрезерные решения (turn-mill) или 5-осевую фрезеровку - они сокращают количество установов и повышают связность геометрии. Решая "что лучше: токарный или фрезерный центр", сравнивайте не "паспортные обороты", а время цикла "деталь-в-деталь" с учётом переналадок и контроля.
Когда выбирать токарный центр
Токарный центр берут, когда 70-90% маршрута - точение (наружные/внутренние поверхности, фаски, резьбы). База - 2 оси (X/Z) и револьверная головка; ось Y, C-ось и приводной инструмент позволяют сверлить и фрезеровать без снятия с базы. Достижимые уровни: IT6-IT8 по диаметрам, Ra 0,8-1,6 при корректной державке и режимах. Важны жёсткий зажим (патрон с мягкими кулачками, люнеты), достаточный момент на низких оборотах и стабильная эвакуация стружки (СОЖ, стружкодробитель) - это удерживает размер и снижает доводку.
Когда выбирать фрезерный центр (и какой)
Для корпусных и плитных деталей рационален фрезерный центр. Универсальный старт - вертикальный VMC: понятная оснастка, широкий спектр задач по карманам и отверстиям. С подбором поможет раздел вертикальные фрезерные обрабатывающие центры с ЧПУ, где удобно сравнить ходы, магазин инструмента и наличие TSC/щупов.
При серийности, большом объёме стружки и многосторонней обработке выгодны HMC: лучшая эвакуация стружки, паллетные станции, стабильная геометрия в длительных циклах. Подробнее - в разделе горизонтальные фрезерные центры с ЧПУ.
Для крупногабаритных рам, плит и форм с длинными ходами и жёсткими требованиями к связности поверхностей рассматривайте портальные фрезерные центры - это решение снижает число переустановок на больших деталях.
Примеры деталей и типовые маршруты
Вал Ø38×280 мм, сталь 45. Токарный центр с податчиком прутка: черновая/чистовая, фаски, резьба М30×2, проточка посадок. Время цикла 6-9 мин при подаче 0,2-0,3 мм/об, глубине реза 2-3 мм; достижимо IT7 и Ra 1,6 без шлифовки.
Корпус 210×160×65 мм, Al 6061. Фрезерный VMC 12 000 об/мин: адаптивные черновые (HEM), чистовые "на остаток", сверление/зенковка/резьбы; цикл 12-18 мин, IT8-IT9, Ra 1,6-3,2.
Фланец Ø160 с пазами. Токарно-фрезерный: расточка/проточка + пазы приводным инструментом за один установ; соосность и расположение отверстий удерживаются в пределах ±0,01 мм при корректной стратегии.
Критерии выбора (чек-лист)
- Геометрия: осесимметрия → токарный; призматические корпуса/"пятая сторона" → фрезерный (VMC/HMC/портал).
- Допуски/шероховатость: сравнивайте достижимые IT и Ra на вашем материале и оснастке, а не "паспорт".
- Установы и маршрут: стремитесь закрыть 80% операций за один установ, минимизируя ребазирование.
- Инструмент/оснастка: магазин 24-60 поз., TSC 20-70 бар, щупы детали/инструмента, нулевые точки.
- Экономика: считайте "деталь-в-деталь" (резание + вспомогательное + переналадка + контроль/брак).
Частые ошибки и как их избежать
Выбирать "вообще лучший станок" вместо станка под реальную номенклатуру; недооценивать оснастку и зажим (жёсткость - половина точности); игнорировать СОЖ и вылеты инструмента; экономить на щупах и постпроцессорах для CAM. Если в деталях стабильно сочетаются цилиндрические базы и сложные призматические элементы, считайте экономику токарно-фрезерного или 5-осевого решения: меньше переустановок - меньше риска брака и выше повторяемость.
Как быстро принять решение
Осесимметричные детали с критичной соосностью - токарный центр. Призматические корпуса с карманами и множеством отверстий - фрезерный (VMC/HMC/портал в зависимости от серии и габаритов). Смешанные операции "за один установ" - токарно-фрезерный или 5-ось. Подтвердите выбор расчётом времени цикла и короткой тестовой программой - так решение будет и технически, и экономически оправдано.
Глоссарий
- CAPEX (Capital Expenditure): Капитальные затраты на покупку оборудования.
- CAM (Computer-Aided Manufacturing): Программное обеспечение для создания программ обработки на станках с ЧПУ.
- HEM/HPC: Высокоскоростная обработка (High-Efficiency Machining) и высокопроизводительная резка (High-Performance Cutting).
- Винтовой блок: Основной элемент винтового компрессора, сжимающий воздух (в контексте инфраструктуры).
- СОЖ: Смазочно-охлаждающая жидкость для снижения нагрева и износа инструмента.
