Как проверить герметичность системы высокого давления? Полное руководство и чек-лист
Проверка герметичности системы высокого давления — это важный этап, гарантирующий безопасность и надежность работы оборудования. Тест герметичности системы позволяет выявить утечки, которые могут привести к серьезным последствиям, включая снижение производительности или аварийные ситуации. В этой статье мы расскажем о методах диагностики утечек, оборудовании, которое используется для этого, а также предоставим удобный чек-лист для проверки.
Для проверки герметичности применяются различные методы, каждый из которых подходит для определенных условий и типов систем. Вот основные из них:
Опрессовка заключается в нагнетании давления в системе выше рабочего уровня с использованием воды или воздуха. После повышения давления манометр фиксирует его уровень, и система остается под давлением на некоторое время. Если показания манометра не меняются, система считается герметичной. Этот метод прост и точен, но требует времени и подготовки.
Система заполняется воздухом или инертным газом под давлением, после чего все соединения покрываются мыльным раствором. Утечки обнаруживаются по появлению пузырей. Этот метод доступен и эффективен для небольших систем, но не подходит для крупных и сложных конструкций.
В систему закачивается гелий, который обладает высокой проникающей способностью. Специальные датчики фиксируют наличие гелия в окружающей среде. Этот метод отличается высокой чувствительностью, но требует дорогостоящего оборудования.
Утечки создают характерные звуковые волны, которые регистрируются специальными устройствами. Этот метод не требует остановки системы и позволяет быстро найти проблему, однако его эффективность зависит от уровня шума в помещении.
- Опрессовка системы
- Пузырьковый тест
- Гелиевый тест
- Метод акустической эмиссии
Оборудование и инструменты для диагностики утечек
Для проведения тестов герметичности необходимо использовать специальное оборудование и инструменты, которые обеспечивают точность и безопасность процесса.
- Основные инструменты

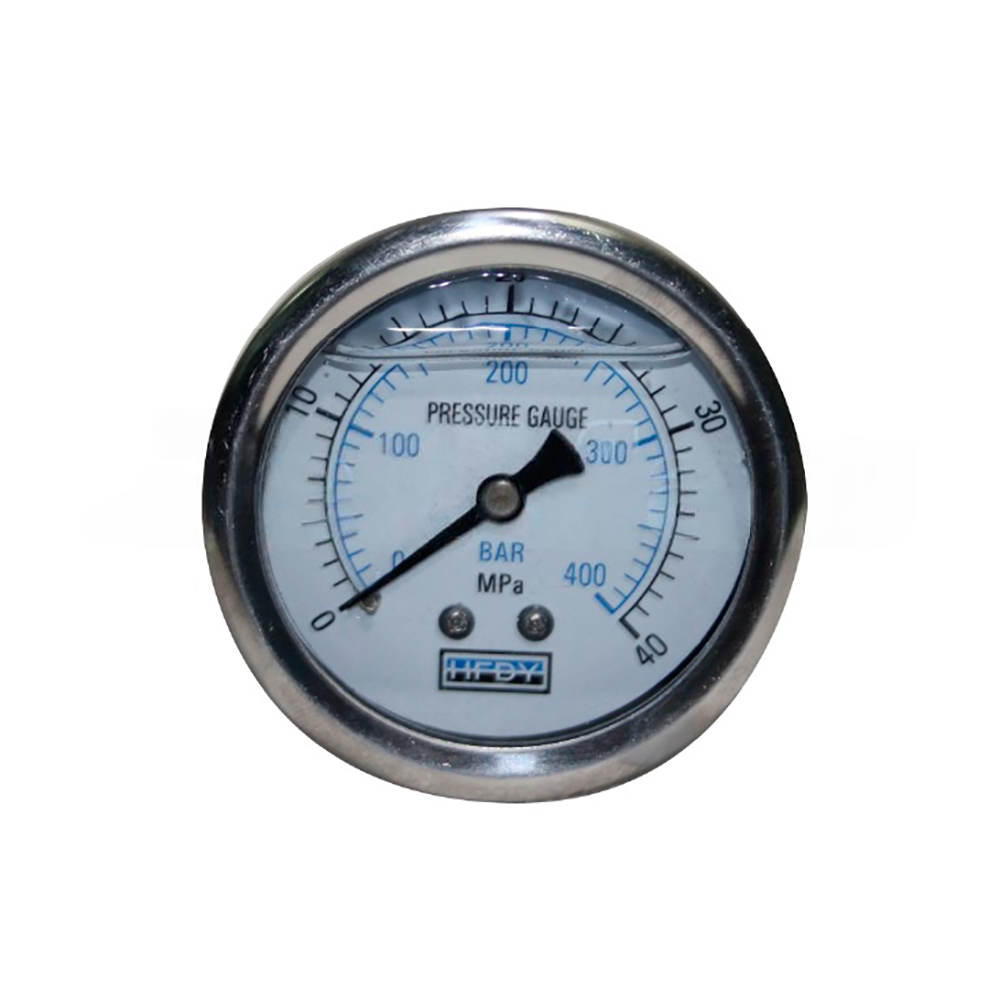

- Манометры: Приборы для измерения давления в системе. Для систем высокого давления рекомендуется использовать манометры с высокой точностью.
- Насосы для опрессовки: Используются для создания давления в системе.
- Специализированное оборудование
- Гелиевые течеискатели: Широко применяются в промышленности для проверки сложных систем, таких как компрессоры высокого давления.
- Акустические детекторы: Позволяют выявить утечки даже в труднодоступных местах.
- Вспомогательные материалы
- Мыльный раствор для пузырькового теста.
- Герметики для устранения небольших утечек после их обнаружения.
Если вы столкнулись с трудностями в диагностике утечек, наш сервис по обслуживанию и ремонту любых компрессоров и пневматических инструментов готов помочь: ремонт и обслуживание компрессоров.
Чек-лист для проверки герметичности системы высокого давления
Чтобы упростить процесс проверки, используйте следующий чек-лист:
Подготовка системы:
- Убедитесь, что система полностью очищена и осушена.
- Проверьте все соединения на внешние признаки повреждений.
Выбор метода тестирования:
- Для небольших систем используйте пузырьковый тест.
- Для сложных и крупных систем выберите гелиевый тест или метод акустической эмиссии.
Проведение опрессовки (если применимо):
- Нагнетайте давление в системе до 1,5–2 раз выше рабочего уровня.
- Зафиксируйте показания манометра и наблюдайте за изменением давления в течение 10–15 минут.
Использование специального оборудования:
- Подключите гелиевый течеискатель или акустический детектор, если требуется повышенная точность.
Устранение утечек:
- Замените поврежденные уплотнители или герметизируйте участки с утечками.
- Повторите тестирование после ремонта.
Заключительный контроль:
- Убедитесь, что система полностью герметична.
- Документируйте результаты проверки для будущего использования.
Где заказать диагностику системы высокого давления?
Компания Pnevmoteh предлагает услуги по проверке герметичности и ремонту систем высокого давления:
- Воздушные компрессоры.
- Компрессоры высокого давления.
- Консультации по выбору оборудования для диагностики.
Правильная проверка герметичности — залог безопасности вашего оборудования!
